Mechanikai durvaszűrés

Mechanikai durvaszűrés

A durvaszűrés célja a szennyvíz vagy folyóvíz durvább, darabosabb szennyezőanyag tartalmának mechanikai szűréssel történő eltávolítása. A durvaszűrést mindig a technológia elején kell elvégezni, ezzel megvédjük a feladó szivattyúkat, egyéb finomabb kialakítású gépészeti elemet az esetleges károsodástól, a finomszűrőt a szűrőfelületen kialakuló eltömődéstől, illetve csökkenthető a víz-, szennyvíztisztító telep lebegőanyag terhelése. A jól beállított tisztító mechanizmusok segítségével (vízszintemelkedésről vezérelt) a teljes szűrőfelület tisztán tartható. Jellemző szűrési finomság 10-100 mm közötti, alkalmazástól és géptípustól függően.

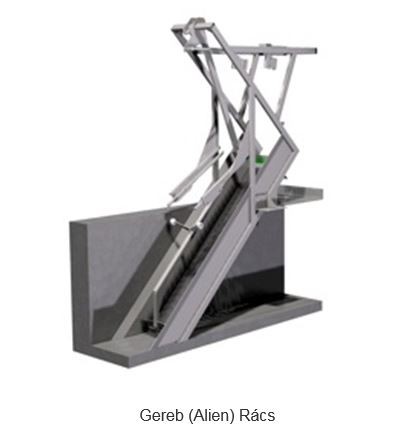

Gereb-rács (Alien)

Működési mechanizmus:

A tisztító egység a kézi tisztítású rácsokhoz hasonlóan működik, innen származik az elnevezése is. A gereb szerkezet le-fel irányú mozgást végez. A tisztítási ciklus megkezdésekor a gereb lefelé mozog, megfelelő távolságot tartva a rácstól.
Ha a tisztító egység eléri a csatorna alsó szintjét, a fogaskerék tovább fordul a csap körül, önsúlyának, illetve a motor által kifejtett erőnek köszönhetően a tisztító kocsi gereb egységét beforgatja a rács pálcái közé. Ezt követően a gereb felfelé irányuló mozgást végez, bezárt fogakkal feljuttatja a felgyülemlett anyagot. A rácsszemét kiürítését követően, a tisztítási ciklus a vezérléstől függően kezdődik elölről.
Ha a tisztító kocsi bármilyen akadályba ütközik, megáll, a monitoring egység megszakítja mozgását, a túlterhelés elleni védelme leállítja a berendezést és vészjelzést generál. A rács robosztussága, illetve csekély karbantartási igénye annak köszönhető, hogy kötél vagy lánc nem szükséges a tisztító gereb működéséhez, illetve a meghajtás elemei nem merülnek a szennyvízbe.



Műszaki jellemzők:

  • A meghajtás mozgó egységei a szennyvízzel nem érintkeznek
  • Túlterhelés elleni védelem
  • Robosztus, egyszerű elemek biztosítják a hosszú élettartamot
  • Egyszerű beépíthetőség
  • Minimális karbantartási igény
  • Alacsony üzemeltetési költségek

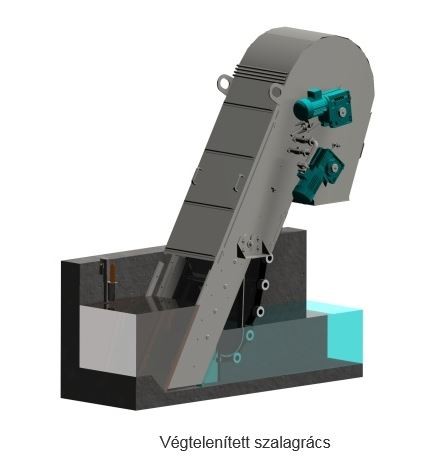

Végtelenített szalag rács

Felhasználási terület:

  • Felszíni vizek vízkivételi műve, finomszűrés,
  • Erőművek hűtővize,
  • Kommunális és ipari szennyvíztisztításban,
  • Szuszpendált, lebegő, illetve ülepíthető anyagok leválasztására,
  • Nagy hidraulikai kapacitáshoz,
  • Nagy mélységű nyitott csatornákba, vagy átemelőkbe
  • Szálas anyaggal, tollal terhelt szennyvizek szűrésére
  • Habok, pépek, zsírosabb összetételű szennyvizek vagy anyagok szűrésére is alkalmas

Működési mechanizmus:

A végtelenített rács alap esetben műanyag rácsfogakkal kerül kialakításra, a felső holtponton visszaforduló rácsot a kidobásnál plusz lemosó rendszer, ill. műanyag kefék tisztítják le. A rácsszemét egy garaton keresztül kerül kiadásra.

A berendezés jellemzői: keret anyaga AISI 304, rács anyaga műanyag, automata mosó, mágnes szeleppel, kihordó surrantó, hajtómotor típusa: SIEMENS



Műszaki jellemzők:

  • A meghajtás mozgó egységei a szennyvízzel nem érintkeznek
  • Túlterhelés elleni védelem
  • Robosztus, egyszerű elemek biztosítják a hosszú élettartamot
  • Egyszerű beépíthetőség
  • Minimális karbantartási igény
  • Nagy szűrési hatékonyság
  • Mélyebb aknákban is használható
  • 65-75 fokos dőlésszögben is beépíthető
  • fedéllel ellátható, fűthető
  • Alacsony üzemeltetési költségek

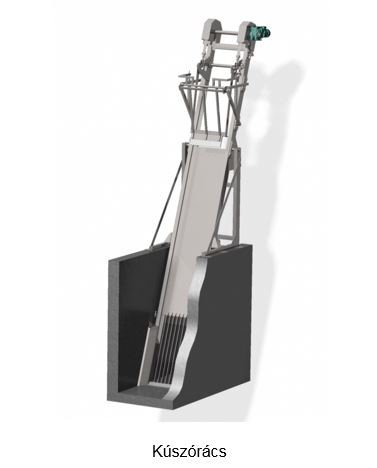

Kúszórács

Működési mechanizmus:

A kúszó mozgású tisztító egységet egy pár fogaskerék hajtja, mely fogaskerekek fogas ívhez csatlakoznak. A tisztító szerkezet le-fel irányú mozgást végez. A tisztítási ciklus megkezdésekor a tisztító fej lefelé mozog, megfelelő távolságot tartva a rácstól.
Ha a tisztító egység eléri a csatorna alsó szintjét, a fogaskerék tovább fordul a csap körül, önsúlyának, illetve a motor által kifejtett erőnek köszönhetően a tisztító fejet beforgatja a rács pálcái közé. Ezt követően a fej felfelé irányuló mozgást végez, bezárt fogakkal feljuttatja a felgyülemlett anyagot. A rácsszemét kiürítését követően, a tisztítási ciklus kezdődhet elölről.

Ha a tisztító fej bármilyen akadályba ütközik, megáll, a monitoring egység megszakítja mozgását, a túlterhelés elleni védelme leállítja a berendezést és vészjelzést generál. A kúszórács robosztussága, illetve csekély karbantartási igénye annak köszönhető, hogy kötél vagy lánc nem szükséges a tisztító kocsi működéséhez, illetve a meghajtás elemei nem merülnek a szennyvízbe. A maximális csatornaszélesség 0,5-2 m, beépítési mélység maximum 6 m.



Műszaki jellemzők:

  • A meghajtás mozgó egységei a szennyvízzel nem érintkeznek
  • Túlterhelés elleni védelem
  • Robosztus, egyszerű elemek biztosítják a hosszú élettartamot
  • A rács fedéllel ellátható a szaghatások elkerülése érdekében
  • Egyszerű beépíthetőség
  • Minimális karbantartási igény
  • Alacsony üzemeltetési költségek

Méretezés és termékkiválasztás:

Standard feladatokra (kommunális szennyvízkezelés) használja a katalógusunkat, egyéb feladatokra (ipari szennyvízkezelés, iszapkezelés) keresse kollégáinkat.

Kapcsolódó szolgáltatások:

  • Tervezés Auto CAD (dwg) támogatás
  • Hatósági engedélyeztetés (ha szükséges)
  • Technológiai számítások készítése

Termékfelelős: Barkóczi Zoltán
