Ülepítő kotrók

KOTRÓ SZERKEZETEK

A nemzetközi szabadalmi díjakkal többszörösen kitüntetett FINNCHAIN - kotrórendszer kiváló minőségű komponensekből és tartozékokból áll. Minden eleme gondosan megtervezett, azzal a céllal, hogy karbantartást kismértékben igénylő, hosszú élettartamú rendszereket nyerjünk.

Valamennyi alkotóeleme korrózióálló. Az alapanyag megválasztás tényleges igényeken alapul; a kopó alkatrészek műanyagból, a nagy szilárdságú statikus alkatrészek viszont rozsdamentes acélból készülnek.

Nagy jelentőségű a szakszerűen, precízen elvégzett szerelés/telepítés, valamint a tűréshatáron belül felépített műtárgy elemek (fenéklemez, oldalfalak, bukók) a rendszer zavartalan üzemelése érdekében. Ezért a gyártó nagy hangsúlyt fektet gyártáskor a szerelés és a karbantartás egyszerűségére:

- A műanyag alkatrészek könnyen kezelhetők.

- Beállítható kerekek teszik könnyebbé a rendszer beállítását.

- Műanyag sínek és műanyag csúszó saruk biztosítják a kotrólapát egyenes és biztonságos vezetését.

- A hajtómű csapágyai önműködően beszabályozódnak.

A standard típusú frekvenciaváltós hajtómotor, a csekély áramfogyasztás, az alacsony üzemeltetési költségek, az egyszerű kezelés, a hosszú élettartam, mind döntő előnyöket jelent a kotró kiválasztásakor; mindezek teszik a FINNCHAIN – kotró rendszereit világszerte népszerűvé.

FINNCHAIN kotró hosszanti átfolyású medencékbe

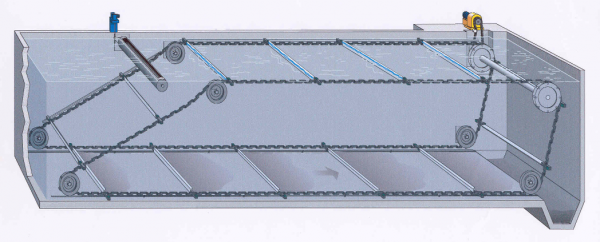

A. FELSZÍNÍ ÉS FENÉKKOTRÓ

A kotró láncok 4 lánckerékhez kapcsolódnak a medence 4 különböző pontján, a terelőlapátok megtisztítják a medence fenekét az iszaptól, és a medence végébe tolják eltávolításra. A felszínen, az ellenkező irányú mozgás során, a kotrólapátok a medence másik végébe tolják a habot.

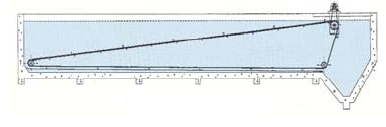

B. FENÉKKOTRÓ

A kotróláncok 3 lánckerékhez csatlakoznak a medence oldalinál, a terelőlapátok megtisztítják a medence fenekét az iszaptól.

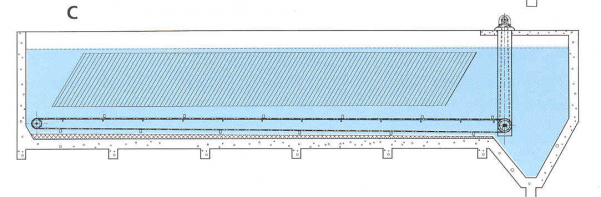

C. FENÉKKOTRÓ, LAMELLÁS ÜLEPÍTŐ MEDENCÉBE

A kotróláncok 2 lánckerékhez csatlakoznak a medence oldalainál, így a terelőlapátok megtisztítják a medret az iszaptól. Azért mert a láncok a medence alsó részén mozognak, a medence középső és felső része alkalmas a lamellák telepítésére.

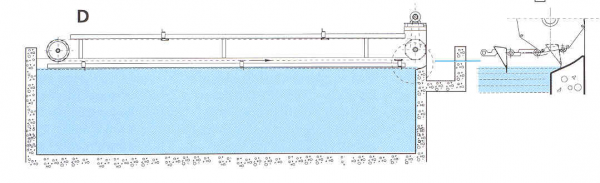

D. FELSZÍNI KOTRÓ, úszó iszap eltávolításra

A kotróláncok 2 lánckerékhez csatlakoznak a medence oldalainál, amelyek a vízfelszín fölé vannak telepítve. A gumi kotróéllel ellátott terelőlapátok lefölözik a felszínt és egy rámpán át eltávolítják a felúszott iszapot.

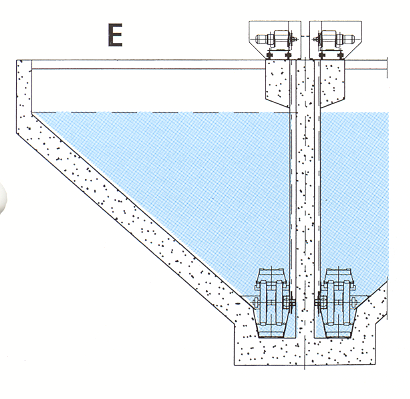

E. HOMOKKOTRÓ, homokfogó terelőlapátokkal

A homokfogóban, a kotróláncok 2 lánckerékhez csatlakoznak a medence oldalainál, így a terelőlapátok eltávolítják a homokot a fenékről a zsompba. A normál üvegszálas kotrólapátokat és a műanyag fenéksíneket ennél a változatnál nemesacél helyettesíti.

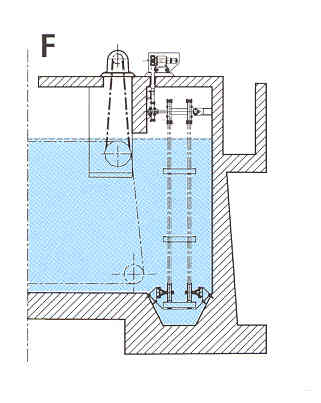

F. KERESZTIRÁNYÚ KOTRÓ

A keresztkotró eltávolítja az iszapot a zsompból.

FINNCHAIN kotró kör alakú medencékbe

A Finnchain körkotrói a műanyag alkatrészek körpályán végzett feszített mozgása miatt a legérzékenyebb rendszerek. Napjainkban a legnagyobb medence átmérő, amelyhez a rendszer bátran ajánlhatjuk az cca. 25-30 m. Ennek ellenére a FINNCAHIN körkotró alkalmazásának számos előnye van a hagyományos körkotrókkal szemben:

- a speciális kialakításnak köszönhetően nincs szükség robosztus középső felépítményre, kotróhídra. Ebből következik, hogy a Finnchain kotróval üzemelő medencék lefedése lényegesen egyszerűbb.

- a könnyű szerkezeti elemek miatt a berendezés működtetéséhez nincs szűkség nagy teljesítményű motorokra (0,12 - 0,55 kW elegendő).

- a rendszer minden eleme a vízfelszín alatt helyezkedik el, ezért nincs fagyásveszély, ill. hó, jég probléma.

Az eddig beépített legnagyobb berendezés egy olyan ülepítő műtárgyba került melynek átmérője 29,2 m, vízmélysége pedig 4,4 m.

1.FENÉK KOTRÓ

2.FELSZÍNI HAB LEFÖLÖZŐ

3.HAB ELTÁVOLÍTÓ

4.HAJTÁS

5.SZABAD FORGÁSÚ VEZETŐ GÖRGŐ

6.KORTÓ LÁNC

Kapcsolódó szolgáltatások:

•Tervezés Auto CAD (dwg) támogatás

•Hatósági engedélyeztetés (ha szükséges)

•Technológiai számítások készítése

•Üzemköltség számítás, gazdaságossági számítások (pl. döntés előkészítéshez)

•Kivitelezés (beépítés) kulcsra készen

•Üzembe helyezés, üzempróbák

•Próbaüzem, kezelőszemélyzet képzése

•Garanciális és garancián túli komplex szervizszolgáltatás

Termékfelelős: Barkóczi Zoltán
